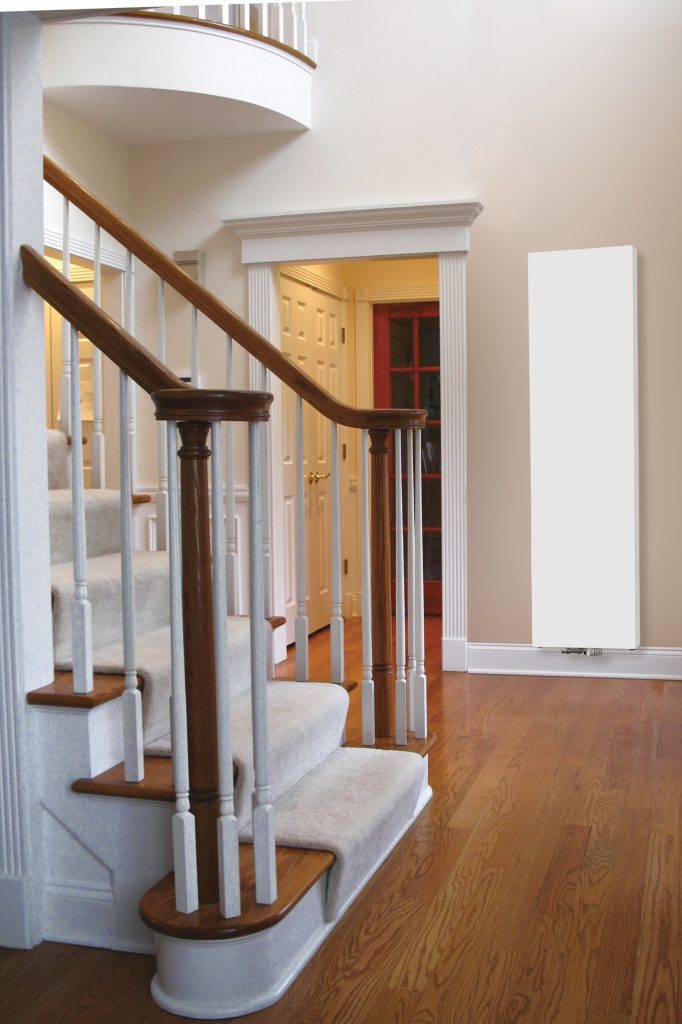

TermoDesign Vertical

Moderni, tehokas ja sileäpintainen
  • Sileäpintainen pystymallinen radiaattori
  • Tehtaalla asennetut ylemmät suojaritilät ja sivupaneelit
  • Täydellinen valinta kapeisiin tiloihin
  • Vakiona mukana keskushanayhteet
  • Kestävä pakkaus varmistaa pitkäaikaisen suojan kuljetuksen aikana ja asennuskohteessa

Vakiomallinen asennussetti

1. Monipuoliseen lisätarvikkeiden settiin kuuluvat ilmaustulppa & umpitulppa, ruuvit ja vaarnat.

2. L-muotoiset seinäkiinnikkeet varmistavat joustavan asennuksen (halutessa saatavissa myös muuntyyppiset kiinnikkeet)


  1. Teräs ja tuotanto

    Termo Teknik noudattaa paneeliradiaattoreiden valmistuksessa kansainvälisesti tunnustettujen standardien d EN 442; BS EN ISO 9001 asettamia vaatimuksia ja radiaattoreita valmistetaan viidellä modernilla valmistustehtaalla Sveitsissä ja Italiassa. Valmistuksessa käytetään kylmätaivutettua terästä, joka täyttää standardin EN 10130 asettamat vaatimukset; pinnan viimeistelyssä ja maalaamisessa noudatetaan standardin DIN 55900-1 vaatimuksia. Paneeliradiaattoreiden valmistuksessa käytettävän teräslevyn vahvuudet ovat:-paneelit: 1,20 ± 0,09 mm

    -putket: 0,45 ± 0,05 mm

    -päällimmäiset ja sivupeitteet: 0,75 ± 0,09 mm

  2. Putket varmistavat parhaan mahdollisen lämmöntuotonPutket hitsataan 33,33 mm välein vesikanavien päälle, jolla varmistetaan hyvä lämmöntuotto.
  3. Jokainen radiaattori läpäisee valmiina painetestit

    -Radiaattorin testipaine: max 13 bar-Radiaattorin työpaine: max 10 bar

    -Suurin toimintalämpötila: 95 °C

  4. Pinnanviimeistely ja maalausAKaikkien radiaattoreiden pinta viimeistellään ennen maalaamista. Pintaviimeistelyn prosessi kattaa seuraavat kolme vaihetta:

    -rasvanpoisto 55-65 °C lämpötilassa;

    -fosfaatin käyttö 55-65 °C & pH=4,8-5,5 kohdalla;

    -Kolmivaiheinen huuhteluprosessi erilaisilla johtavuuksilla.

  5. Maalaus

    Radiaattorit siirretään pinnan viimeistelyn jälkeen maalattaviksi, se prosessi käsittää seuraavat vaiheet:Ympäristöystävällinen pohjamaali (magneettimaali): valkoinen vesipohjainen epoksiesteri, kuivuu 160 °C lämpötilassa;

    laadukas jauhemaali: RAL 9016, kiiltoaste 60, epoksipolyesteri, kuivuu 180 °C lämpötilassa. Termo Teknik käyttää kolmea Sveitsissä sijaitsevaa maalauskammiota, jotka varmistavat optimaalisen energiakäytön tuotantomääristä riippuen.

  6. Lisätarvikkeet

    Kaikkiin Termo Teknikin radiaattoreihin yhdistetään tehtaalla päällimmäiset suojaritilät ja sivupaneelit, L-muotoiset seinäkiinnitykset ja lisätarvikesetti seuraavilla oheistarvikkeilla:-ruuvit ja muoviset seinävaarnat;

    -sokea tulppa G 1/2”;

    -ilmaustulppa G 1/2”;

    -soovi korral on saadaval ka mitmesugused muud seina- ja põrandakandurid ning lisatarvikud.

  7. Yrityksen Termo Teknik logo

    Löydä sivupaneelista yrityksen Termo Teknik logo, se varmistaa Termo Teknikin tuotteiden korkean laadun ja toimintavarmuuden.

  8. Pakkaus ja merkinnät

    Radiaattoreiden takasivulle hitsattuja asennuskorvakkeita suojaavat vaurioilta muovipeitteet. Paneelien sivut on peitetty kartongilla, joka suojaa niitä mahdollisten ulkoisten tekijöiden aiheuttamilta vaurioilta. Radiaattorit on kääritty sen lisäksi lämpökutistuvaan muoviin, joka suojaa niitä veden, kosteuden ja pölyn haittavaikutuksilta.Tällainen lujatekoinen pakkaus vie kuljetuksen, asennuskohteen tai asennuksen aiheuttamat riskit minimiin. Radiaattoreiden pinnan ja maalikerroksen vaurioitumisen ehkäisemiseen on suositeltavaa säilyttää radiaattoria pakkauksessa siihen saakka, kunnes kaikki asennustoimet on saatu päätökseen.

  9. Pakkaaminen tavaralavoille

    Radiaattoreiden mahdollisimman hyvin kuljetuksen ja varastoinnin aikana suojaamiseen on Termo Teknik ottanut käyttöön erikoistilauksena valmistetut tavaralavat, jotka täyttävät standardin ISPM 15 asettamat vaatimukset. Radiaattorit sijoitetaan lavoille normaalista kahdella eri tavalla. *Yllä olevissa kuvissa annetut määrät ovat suuntaa antavia. Todelliset määrät lavalla saattavat poiketa kuljetustavasta ja toimituksen määränpäästä riippuen.

  10. TakuuKaikille yrityksen Termo Teknik valmistamille radiaattoreille on annettu 10 vuoden takuu, joka kattaa materiaali- ja valmistusvirheet.

Tyypit ja mitat

Lämmönluovutusteho


lae-alla-nuppLataa lämmönluovutustehotaulukko!
